Unity的TMP和Text原理和使用优化

Unity在2018版本加入了TextMeshPro，并且现在已经将Text标记为Legacy。下面是我有关于TMP和Text的理解和思考。

Text的渲染原理

Unity的text组件是使用FreeType库来加载TrueType字体来实现的。通过加载TrueType字体并为每一个字形生成位图以及计算几个度量值(Metric)，生成出一个具体的字形的位图纹理。

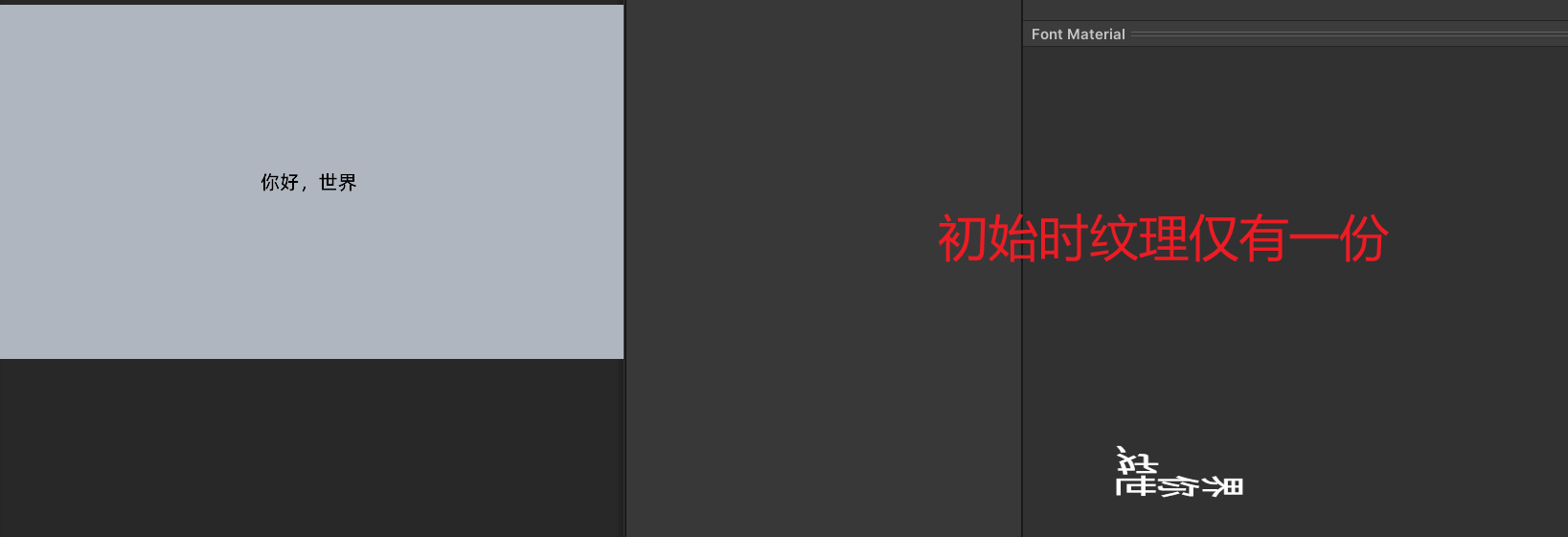

text动态渲染一个字符过程为：判断一个字符是否已经存在字体纹理中，在则直接获取对应的纹理坐标渲染；若不在则读取ttf文件中字符数据生成字符的位图，并放入纹理中管理。若放入时图集已满，则会对图集进行一次扩大。

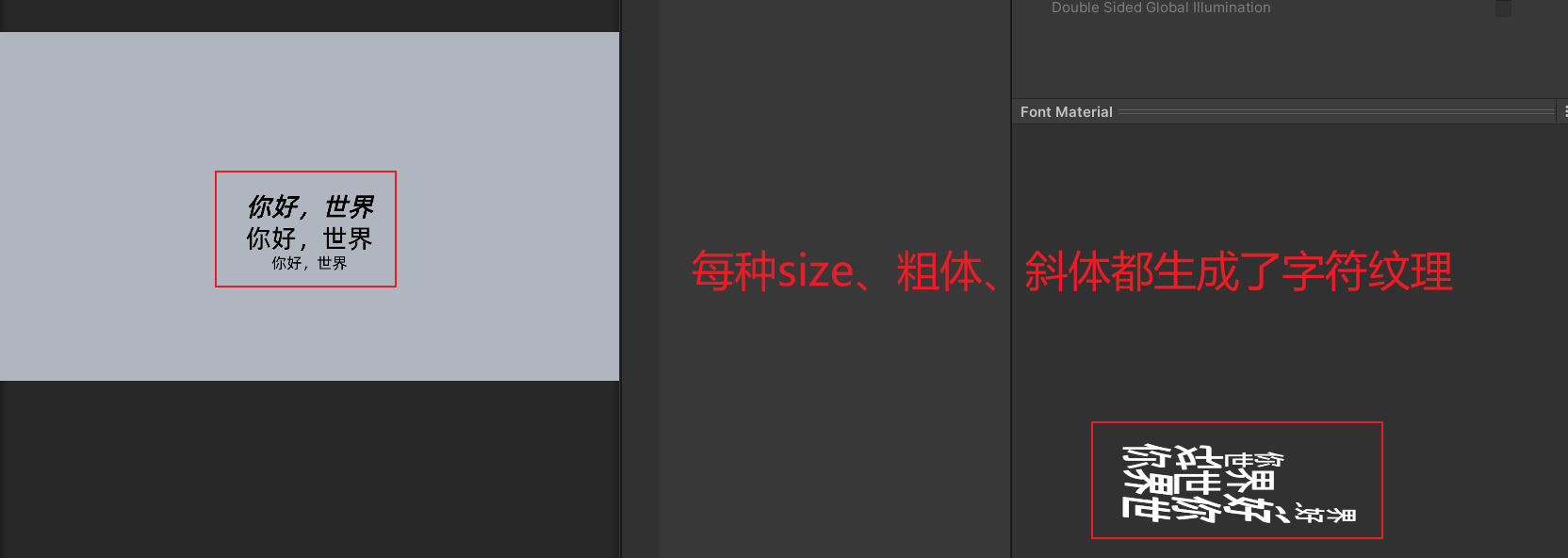

因为每个size、粗体、斜体的度量值不同，所以当修改Text的这些值的时候，纹理中会出现同一个字符多个位图的情况。

TMP的渲染原理

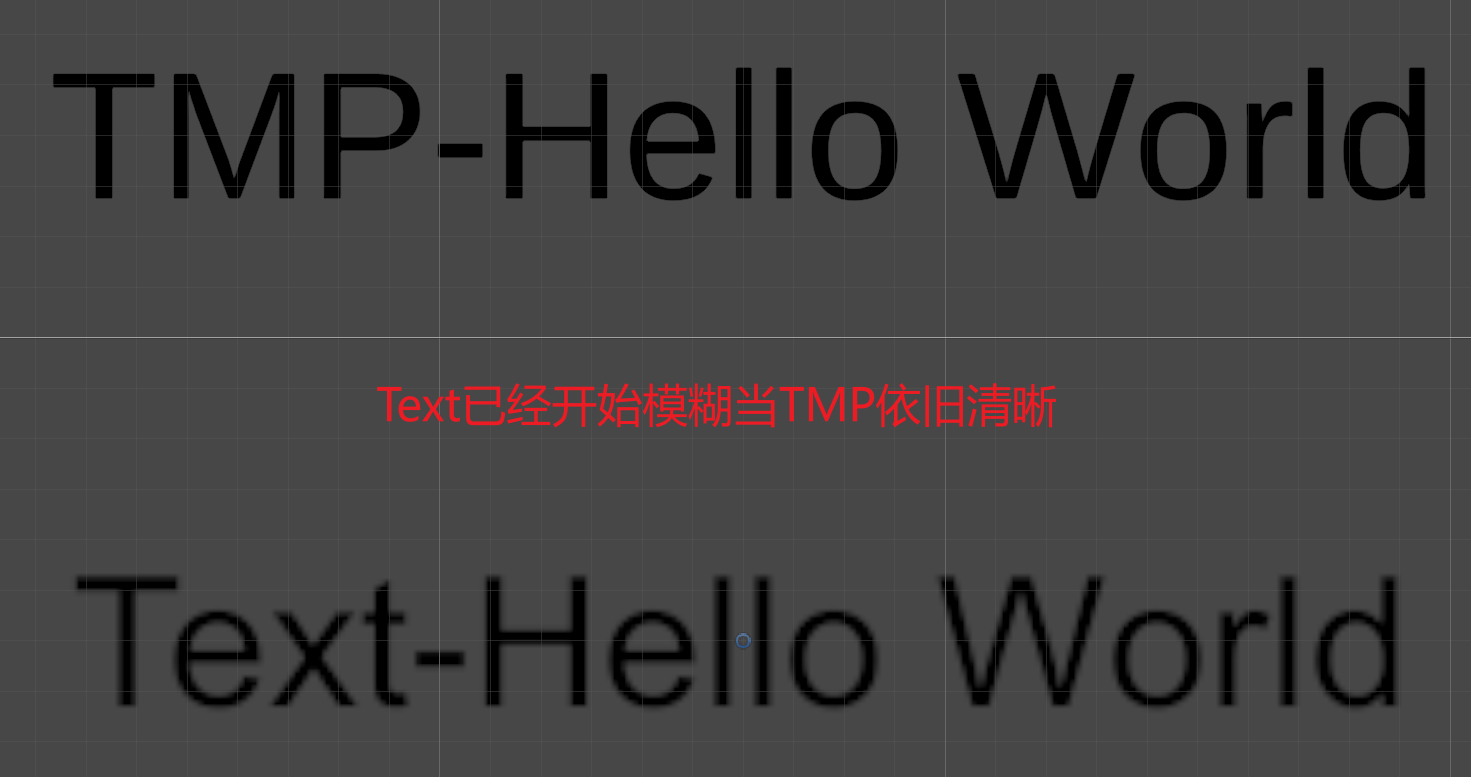

TMP是基于SDF(有向距离场)的技术渲染的，将字体中每个像素或顶点离其最近的形状边缘的距离值，存储到一张距离纹理中。所以TMP在显示前必须生成这个距离纹理，否则将无法显示(Unity中TMP会缺字出现口的原因)。因为显示的像素为动态计算该使用何种颜色和透明度，从而创建出精细、高品质的字体效果。所以TMP几乎不受放大的影响，能一直提供锐利清晰的图像。并且因为有距离信息，所以TMP能以一个较小的开销支持描边、投影等效果。

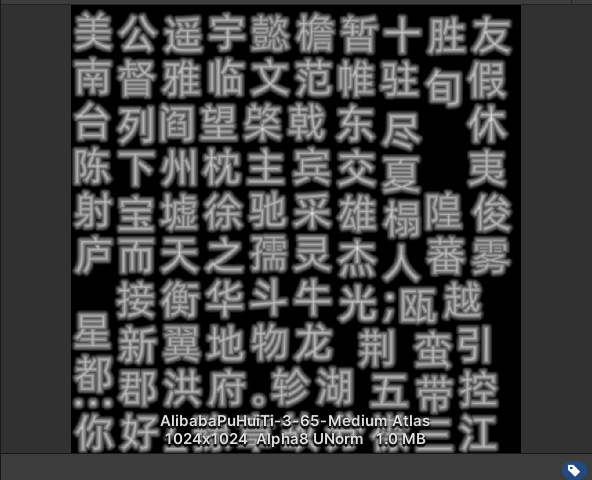

在Unity的SDF中可以看到这张纹理，可以看到字体内部为白色，外部为黑色，在字体边缘之间黑白渐变，也就是距离从近到远的变化。

TMP和Text的性能对比

这里使用的TTF文件为AlibabaPuHuiTi-3-65-Medium，TMP和Text渲染内容一篇滕王阁序。为了模拟实际项目中显示所有字符的需求，所有TMP和Text都选择字符模式都为Dynamic。下面从渲染DrawCall和内存两方面对比

Text的性能表现

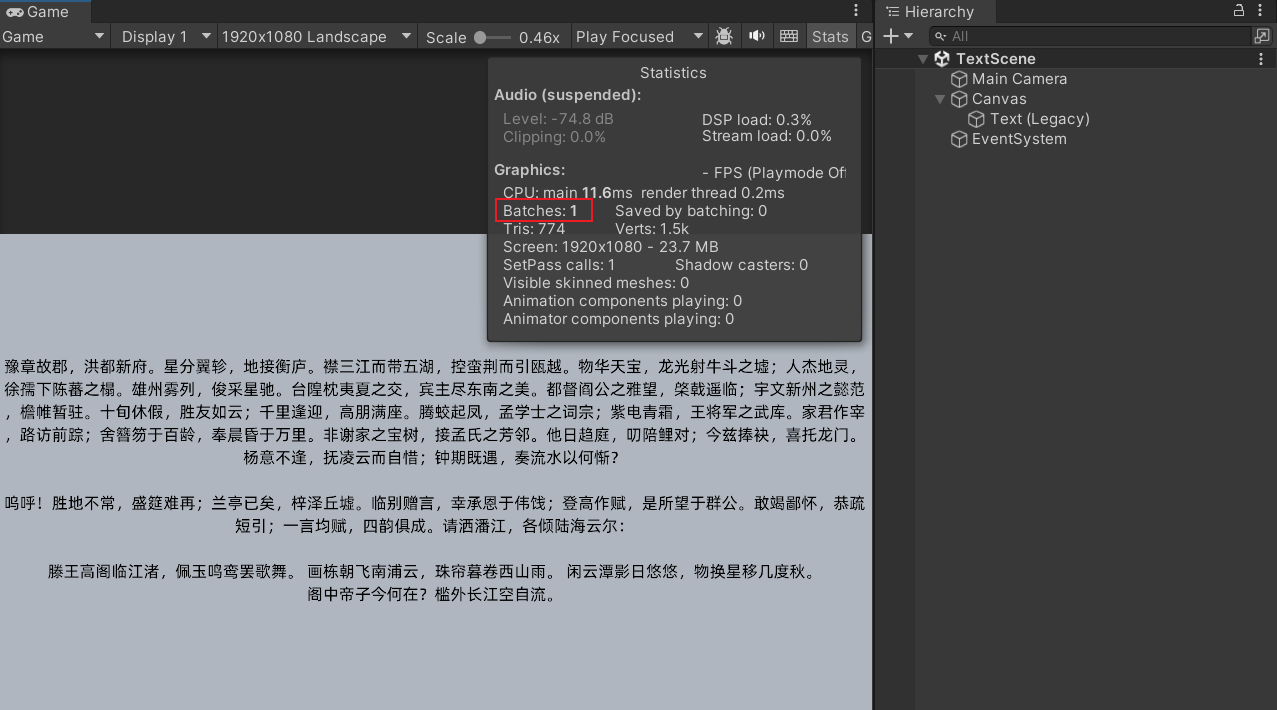

首先是Text的DrawCall,得益于所有的字符都在一张字符纹理中，所以Text只有一个DC。

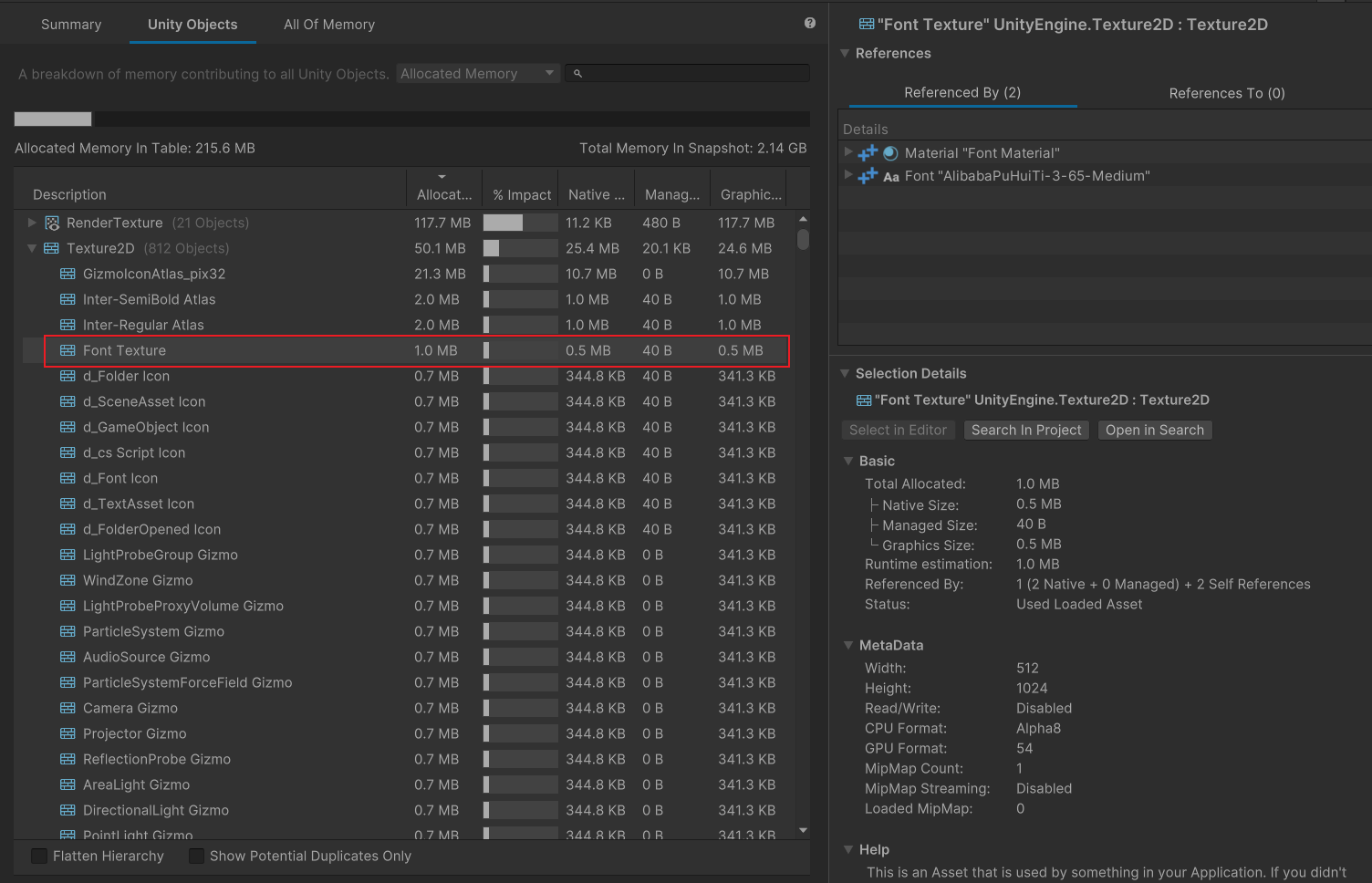

其次是内存因为滕王阁序的字符有限，所以Text的内存占用也仅有0.5MB。

TMP的性能表现

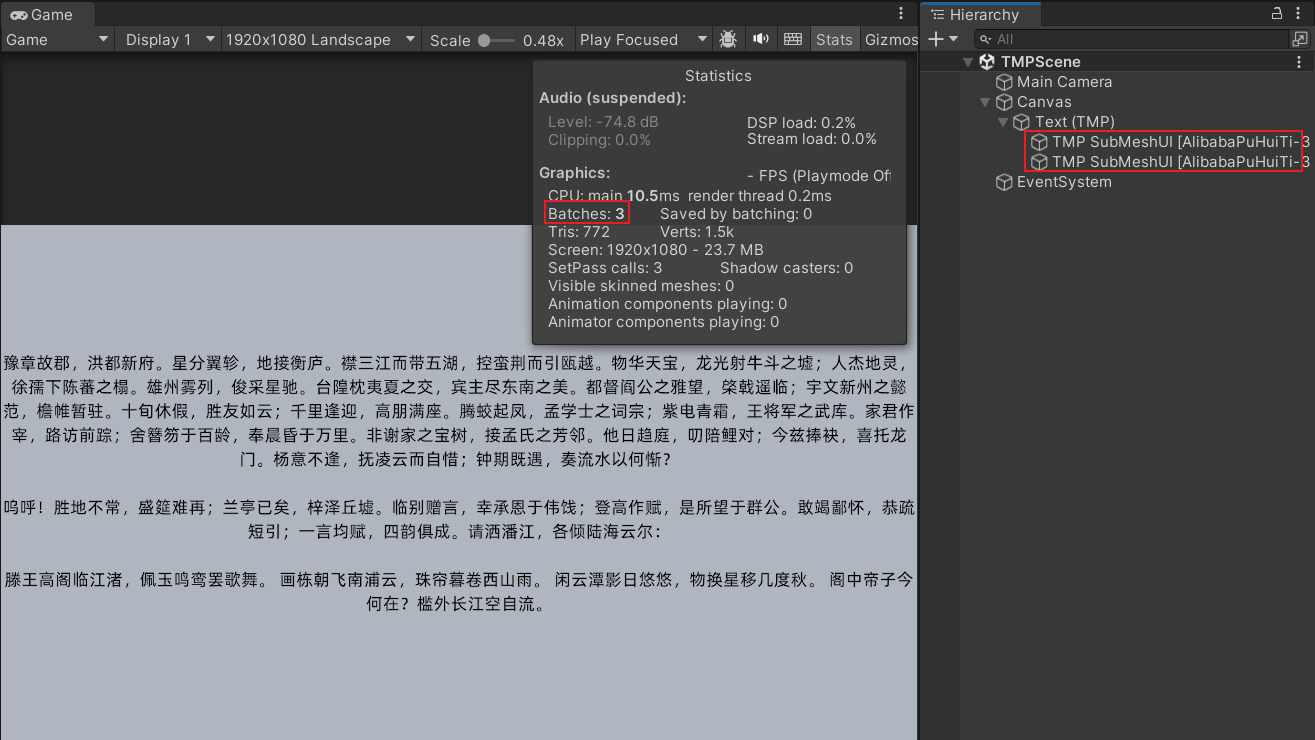

TMP因为我是把纹理大小选择为了1024*1024，所以Unity把文章字符分到了3个不同的字符纹理中，最终使用了3个DrwaCall。

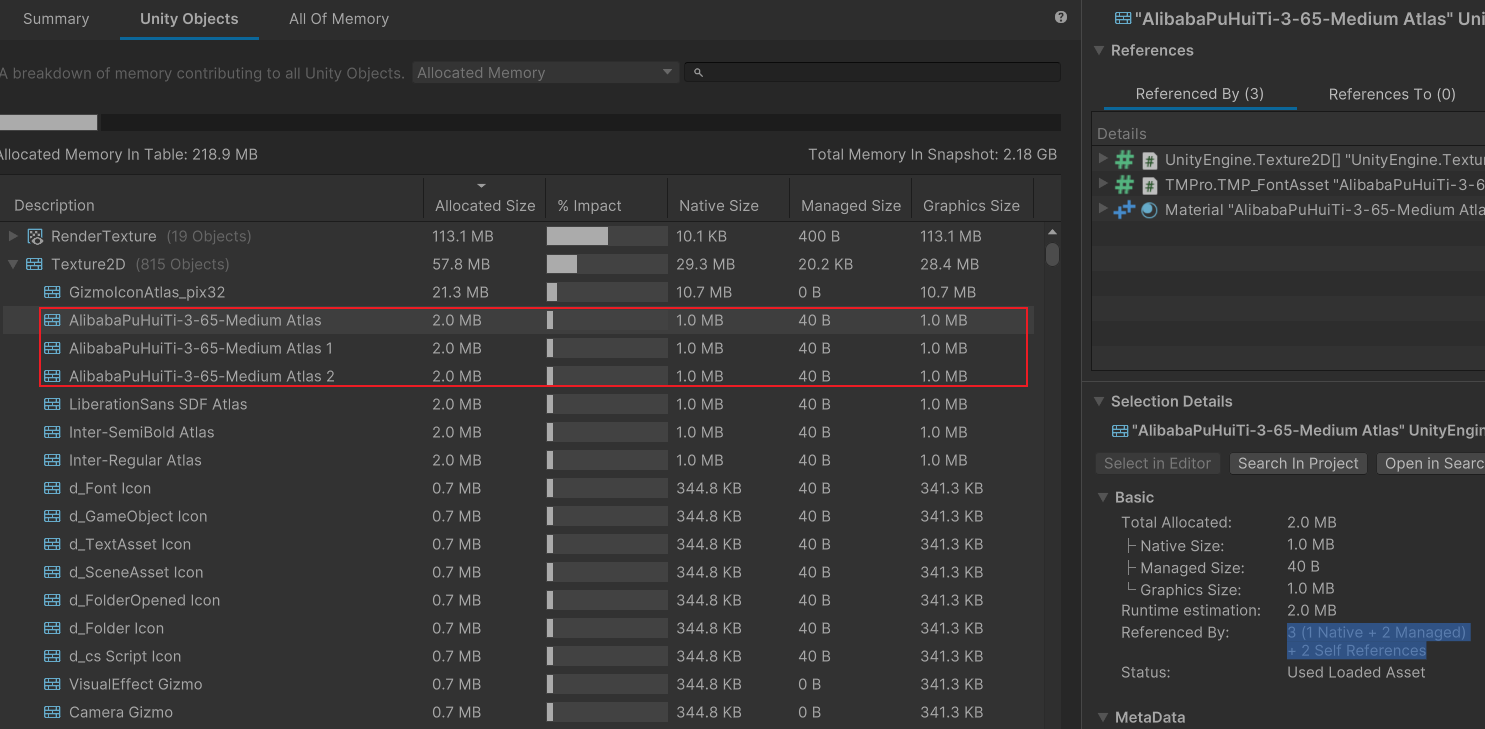

内存占用也是3个字符纹理的占用，为6MB。

性能总结

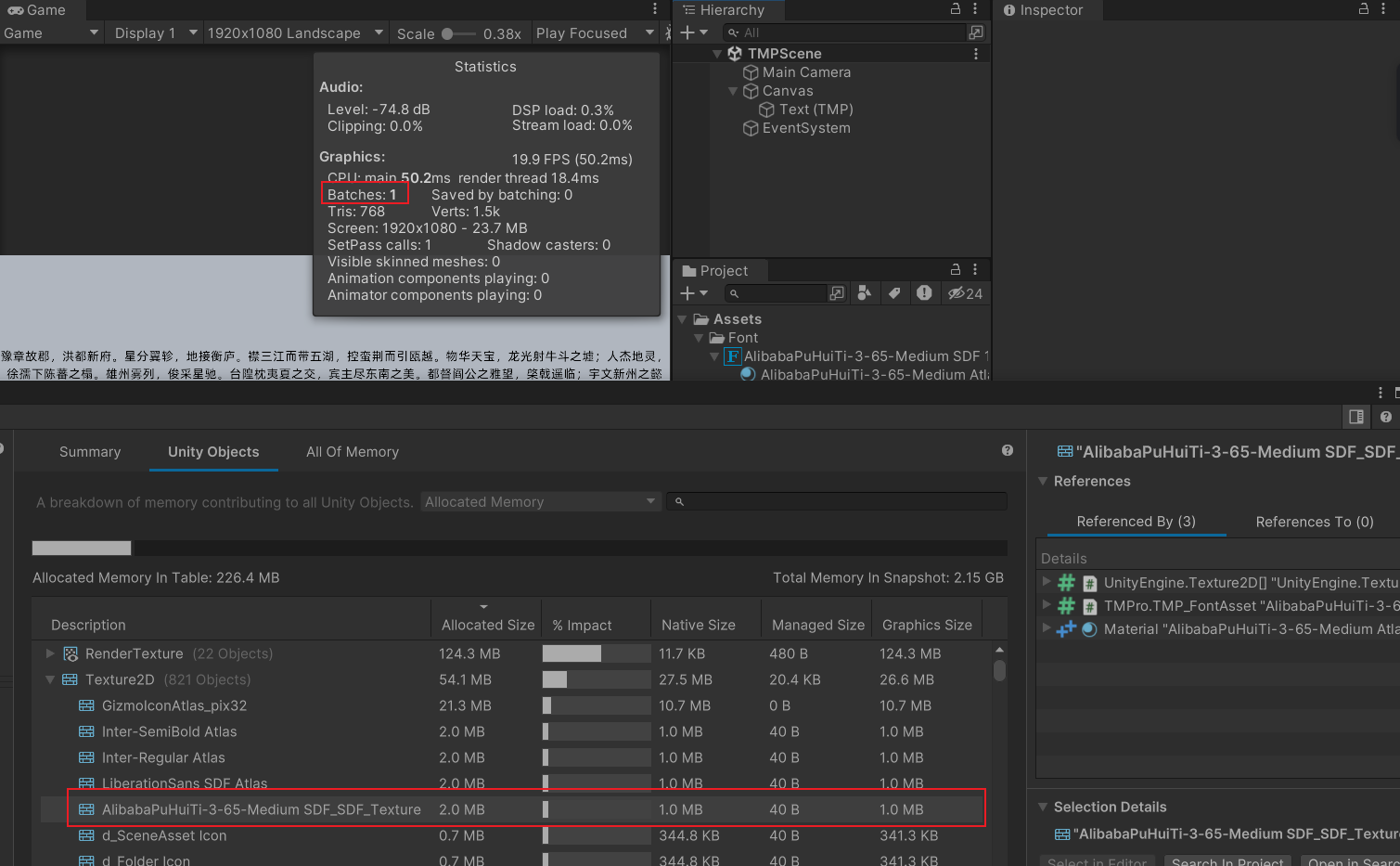

在有限字符的渲染中，Text凭借只会取需要的字符位图存储，所以内存和DrwaCall下更优。但是这里TMP有着明显的优化空间，就是使用静态把所有的文字都的烘培一张纹理中。此时drwaCall为1，内存占用也为一张纹理2MB。

但在实际的项目中，除非是没有聊天、排行榜等玩家自定义字符的功能，否则静态纹理一定会出现字符缺失的情况。对于Text来说，只能是使用Dynamic去扩容纹理大小，在纹理达到4096*4096后，也会出现多张纹理导致DrawCall上升。对于TMP因为官方支持了FallBack字体，所以可以使用一个静态纹理打入常用的3000或者7000字符，使用的FallBack字符再设置为动态，可以有效的避免游戏过程中因为贴图扩大的性能开销。

技术选型的思考

1、Text不支持图文混排，除非自己实现一套富文本图片解析。所以有图文混排需求建议无脑TMP。
2、仅有描边、投影的需求。之前实现了一个Text的描边和弯曲组件，所以在字符有限的项目中(不考虑本地化、玩家自定义情况)使用Text和TMP，在性能和效果上和TMP差不多。但在字符无限的项目中，推荐使用静态常用字TMP+动态TMP配合，既有较好的性能效果，也能使用TMP的各种功能。
3、对渲染效果更高的要求，这个就不用纠结了，美术一定会让你选TMP。
